BH-BEAM


- RH-Beam 대비 동동 이상의 품질과 큰 폭의 원가절감이 가능함

적용 가능 범위

  • 압연 및 BH-BEAM 형강 적용가능범위
  • BH-BEAM 형강 적용가능범위
  • 압연 H형강 제작 범위
적용 가능 범위
H-Section
Beam
Width(mm)
075 100 150 200 250 300 350 400 450 500
Depth
(mm)
100
150
200
250
300
350
400
450
500
550
600
650
700
750
800
850
900
950
1000
1050
1110
1150
1200
주요규격
공칭치수(mm) 웹 두께(mm) 플랜저 두께(mm)
700x300 13~15 20~28
800x300 14~16 22~30
900x300 15~19 23~37

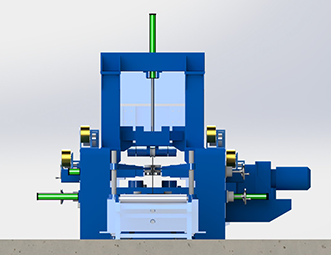

기기의 3D 이미지
기기의 3D 이미지

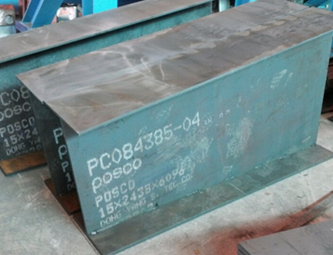

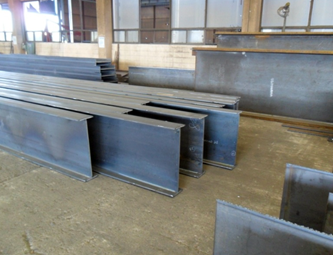

생산 제품 사진

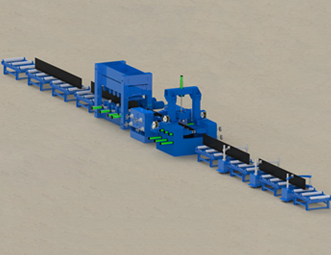

기기의 3D 이미지
기기의 3D 이미지

BH 제작 공정

  • STEP 1

    Raw materials 원자재
  • STEP 2

    CNC gas cutting CNC 가스 절단
  • STEP 3

    Centering (T Beam) 센터링(T 빔)
  • STEP 4

    1st tack welding 1차 점착 용접
  • STEP 5

    Crane turning 크레인 터널링
  • STEP 6

    Lifting & lower
    flange infeed
    플랜지 인피드
  • STEP 7

    Centering(I beam) 센터링(I 빔)
  • STEP 8

    2st tack welding 2차 점착 용접
  • STEP 9

    Submerged arc welding 서브머지드 아크 용접
  • STEP 10

    Straightening 펴기
  • STEP 11

    Finished H-beam H빔완성
